FIXED BIAS

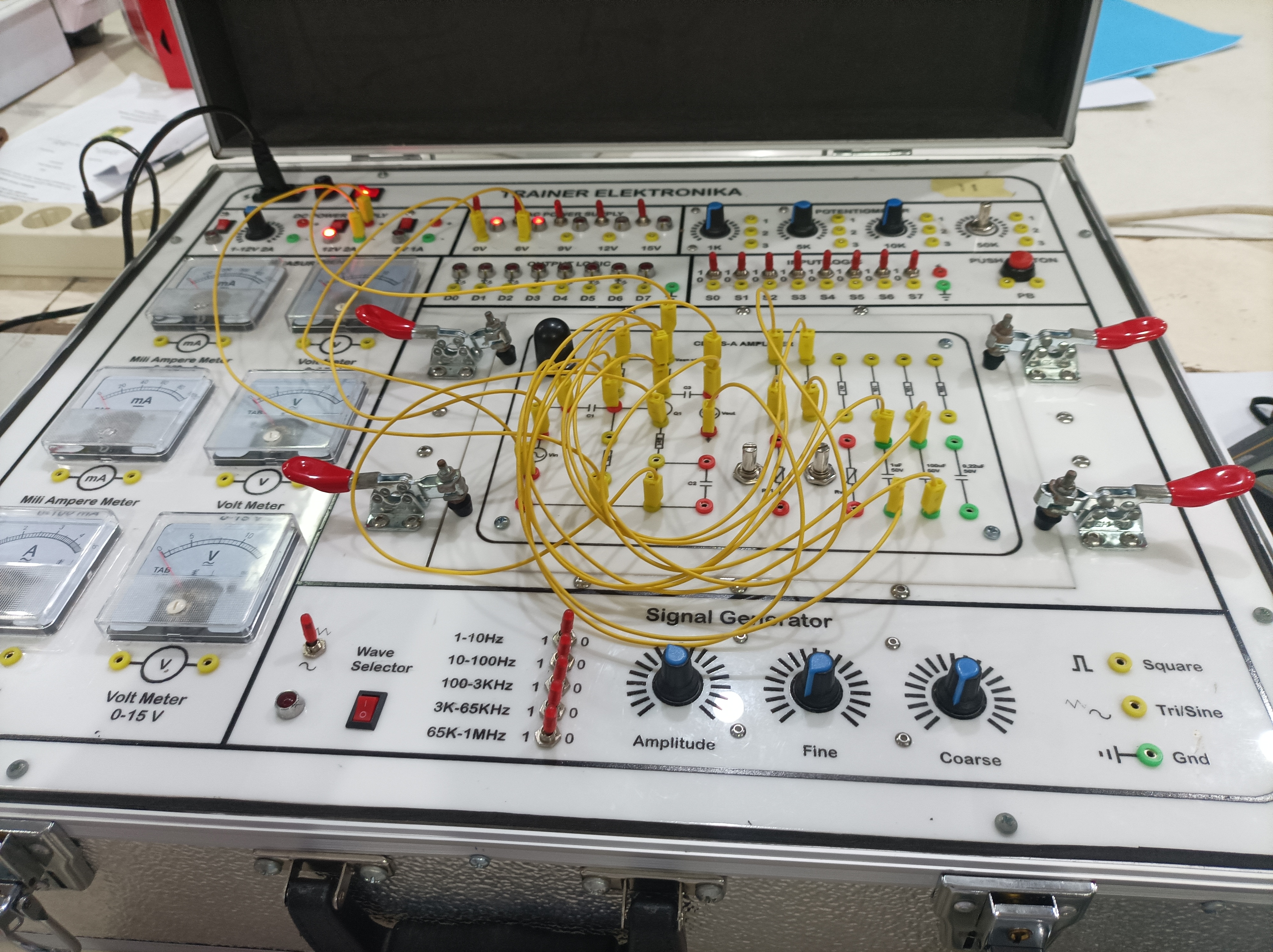

1. Foto Hardware [Kembali]

ALAT

1. Multimeter



2. Power Supply AC dan DC




BAHAN

1. Resistor




2. Transistor



3. jumper

4. Kapasitor







2. Prosedur Percobaan[Kembali]

a. Buatlah rangkaian seperti gambar 2.3 dengan sumber DC.

b. Atur Vcc sebesar 12 Volt DC.

c. Hidupkan power supply dan ukur parameter RB, RC, VRB, VRC, VB, VC, VBE, VCE, IB, dan IC

serta dicatat ke dalam tabel.


3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]






prinsip kerja:
Vcc 12 volt mengalir pada R1 dan bergerak menuju kaki basis, dan tegangan di kaki basis memenuhi persyaratan 0.6v sehingga ?transistor kemudian menjadi aktif. lalu dikarenakan transistor aktif  vcc mengalirkan arus ke R2 dan menuju kaki collector dan terus bergerak menuju kaki basis dan kembali ke ground.

video penjelasan :



4. Kondisi[Kembali]

Vcc sebesar 12 Volt DC.

5. Video Demo[Kembali]


video penjelasan :



6. Download File[Kembali]
